200噸伺服龍門液壓機用于校直壓裝工藝

責任編輯：[www.baizetrading.com]人氣：-發表時間：2022-11-12

200噸伺服龍門液壓機用于校直壓裝工藝

山東威力重工生產的校直龍門液壓機主要采用全鋼行結構，具有高鋼性高精密的特點。200噸伺服龍門液壓機適用于對機器零部件的裝配、拆卸、校直、壓延、拉伸、折彎、沖孔等工作，真正實現一機多用。龍門液壓機設有手動操作方式，液壓系統采用集成組塊，200噸伺服龍門液壓機工作壓力和行程都可在規定范圍內，根據工藝需要進行調整，并能完成定程工藝方式，工作臺面液壓缸推拉，裝卸操作更方便可靠。

龍門液壓機定制的機型常用的有100噸，200噸，315噸，500噸，630噸，1000噸，2000噸龍門式液壓機生產設備。

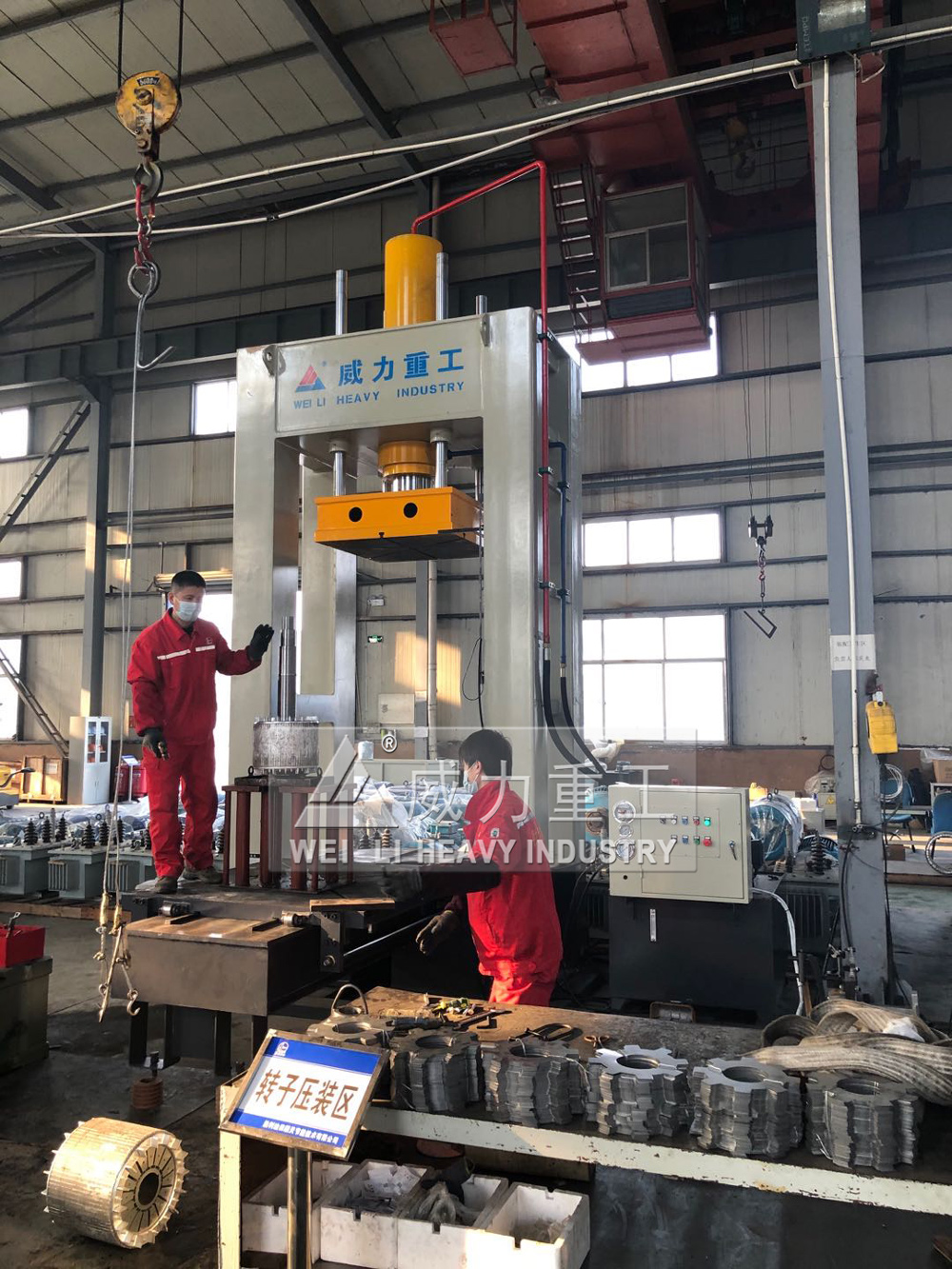

龍門液壓機用于校直壓裝

校直工藝選擇龍門液壓機優勢：

200噸伺服龍門液壓機總體可分為主機、液壓系統、電氣控制系統。

主機的主要部件包括由低合金高強度鋼焊接成形的左、右立柱，上、下橫梁、活動梁等，200噸伺服龍門液壓機具有結構強度高、剛性好、重量輕、整機造型簡潔、外形流暢及操作可視性好等優點。機架結構：上、下橫梁的兩端均用高強度螺栓將左、右立柱連接成龍門式框架，外形美觀且便于拆裝；工作臺面位于下橫梁上，與活動梁一樣，其表面都銑有“T”型槽，方便用戶安裝各類模具。液壓動力系統則部置在上橫梁頂部，結構合理且造型優美。三只油缸通過連接法蘭安裝在上橫梁上，活塞桿端則與活動梁采用球面接觸方式連接，并隨其作快速下降、工進及上升動作。活動梁上下運動精度由導向裝置保證，導向間隙可由調整螺釘調節以保證導向精度。

快速龍門液壓機

龍門液壓機應用于校直工藝：

校直有熱校直和冷校直。曲軸制造中主要采用壓力機對曲軸進行冷校直。其方法是用兩個支承塊支撐曲軸，在曲軸的彎曲部位施加壓力，使曲軸產生穩定的塑性變形，達到校直的目的。但是，因曲軸形狀復雜，校直后的機械加工又在不斷地改變著曲軸的形態和應力分布狀態，從而使曲軸產生新的彎曲變形，所以校直往往達不到預期的目的。

龍門液壓機應用于壓裝工藝：

校正壓裝液壓機可作軸類和其他類似另件的校正工藝，也可做軸、套類另件的壓裝和簡單板形另件的拉伸、成形及落料等工藝。
