800噸液壓機帶液壓墊拉伸機型

產品分類： 四柱液壓機

產品簡介：800噸液壓機帶液壓墊拉伸機型在原有類似下掛小三梁四柱基礎上作了優化改進：液壓機工作臺腔內設液壓墊及液壓墊油缸，凳式液壓墊呈矩形陣列分布，行與列之間的間隔給移動工作臺提供了升

訂購熱線：18306370978

?機械強度指材料受外力作用時，其單位面積上所能承受的最大負荷，一般用抗彎（抗折）強度、抗拉（抗張）強度、抗壓強度、抗沖擊強度等來表示。山東威力重工機床有限公司生產的液壓墊拉伸機在原有類似下掛小三梁四柱基礎上作了優化改進：液壓機工作臺腔內設液壓墊及液壓墊油缸，液壓墊下端面與液壓墊油缸的活塞桿相連接，液壓墊上端面上安裝多個凳式壓墊，各凳式壓墊呈矩形陣列分布，各凳式壓墊的頂面為方形鋼板，方形鋼板的下端面四周通過豎板連接在液壓墊的上端面上。該液壓墊裝置的凳式壓墊呈矩形陣列分布。這種行與列之間的間隔能夠給移動工作臺提供了升降空間，適合大型液壓機帶移動工作臺；采用凳式壓墊不需要選用厚而大的鋼，避免整體結構帶來的笨重，同時避免大型件出現次品可能，增加機器性能機器強度。

?800噸液壓機帶液壓墊拉伸機，型號YW27-800T，適合鋁、銅制品和薄鐵制品行業薄板拉深和不銹鋼、薄板壓制成形，同時適用于壓裝、校正、拉伸、彎曲、成型、落料、翻邊等多種沖壓工藝，被廣泛應用在粉末冶金、汽車零部件、家用電器、廚房用具等壓制成型。常用的拉伸機系列有：不銹鋼水箱拉伸機、不銹鋼水槽拉伸機、不銹鋼臉盆拉伸機、鐵板拉伸機、封頭拉伸機、鋁合金拉伸機、鍍鋅板拉伸機、汽車配件拉伸機、不銹鋼洗碗槽拉伸機、垃圾桶拉伸機、液壓墊拉伸機、多桿頂出拉伸機等等，山東威力重工根據客戶需求量身定做。




♂適用于各種金屬薄板的拉伸、沖裁落料、翻邊等所有場合工藝，特別適用以下領域：

?1、汽車零部件：車身覆蓋件、制動片、油箱、底盤、橋殼、保險杠；

?2、家用電器：洗衣機零件、電飯鍋零件、電視機零件、冰箱零件等；

?3、廚房用具：洗滌槽、壺具、不銹鋼用具、其它各種容器；

?4、其它：拖拉機、摩托車、航天、航空。


?不登高山不知山之高也，不臨深溪不知地之厚也！這世界很大，需要睿智的您四處去看看！山東威力重工作為專業液壓機廠家，“栽下梧桐樹，引得鳳凰來”真誠歡迎各行各業朋友來廠考察訂購所需機器！同時為了滿足不用客戶生產要求，對于噸位大小、臺面大小、行程長短、開口高低、工作壓力、運行速度等產品參數，都可以為客戶定做，出具適合產品需求的方案。山東威力重工廠家直銷訂購熱線：0632-5680515！183-0637-0978



?800噸液壓機帶液壓墊拉伸機型工藝性能特點：

?1、機身為四柱式結構，受力件經優化設計，外形美觀，經濟適用。

?2、充液箱容積增大，保證快速充液，減少上壓時間。增大散熱面積，降低油溫。

?3、主機三梁端面模量較大，提高三梁的剛度，大大延長了壽命。

?4、主缸與活塞桿均采用鍛件，提高了可靠性。

?5、主桿采用四螺母結構，提高了預緊性能，能長期保持精度的穩定性。

?6、活塞桿與立柱表面，采用淬火，鍍硬鉻，提高了耐磨性，防止表面腐蝕劃傷。

?7、采用先進的插裝閥，結構緊湊，減少了管路連接，提高了系統的密封性，減少滲漏。

?8、動力系統采用浸油立式泵組。減少噪音，吸油效果好，提高樂泵的壽命。

?9、壓力表采用耐震壓力表，并安有壓力表節門，便于維修。

?10、主缸密封采用進口貨優選件。

?11、電氣控制系統有繼電器和PLC二種控制方案供選擇，由PLC控制的電氣系統、工作靈敏可靠，柔性好操作按鈕集中于面板并設有活動按鈕站，操作方便;具有調整，雙手單次循環二種操作方式要在規定范圍

?12、滑塊可實現定程、定壓兩種控制方式，具有保壓、延時等功能;工作壓力，行程大小可根據工藝需范圍內可調。

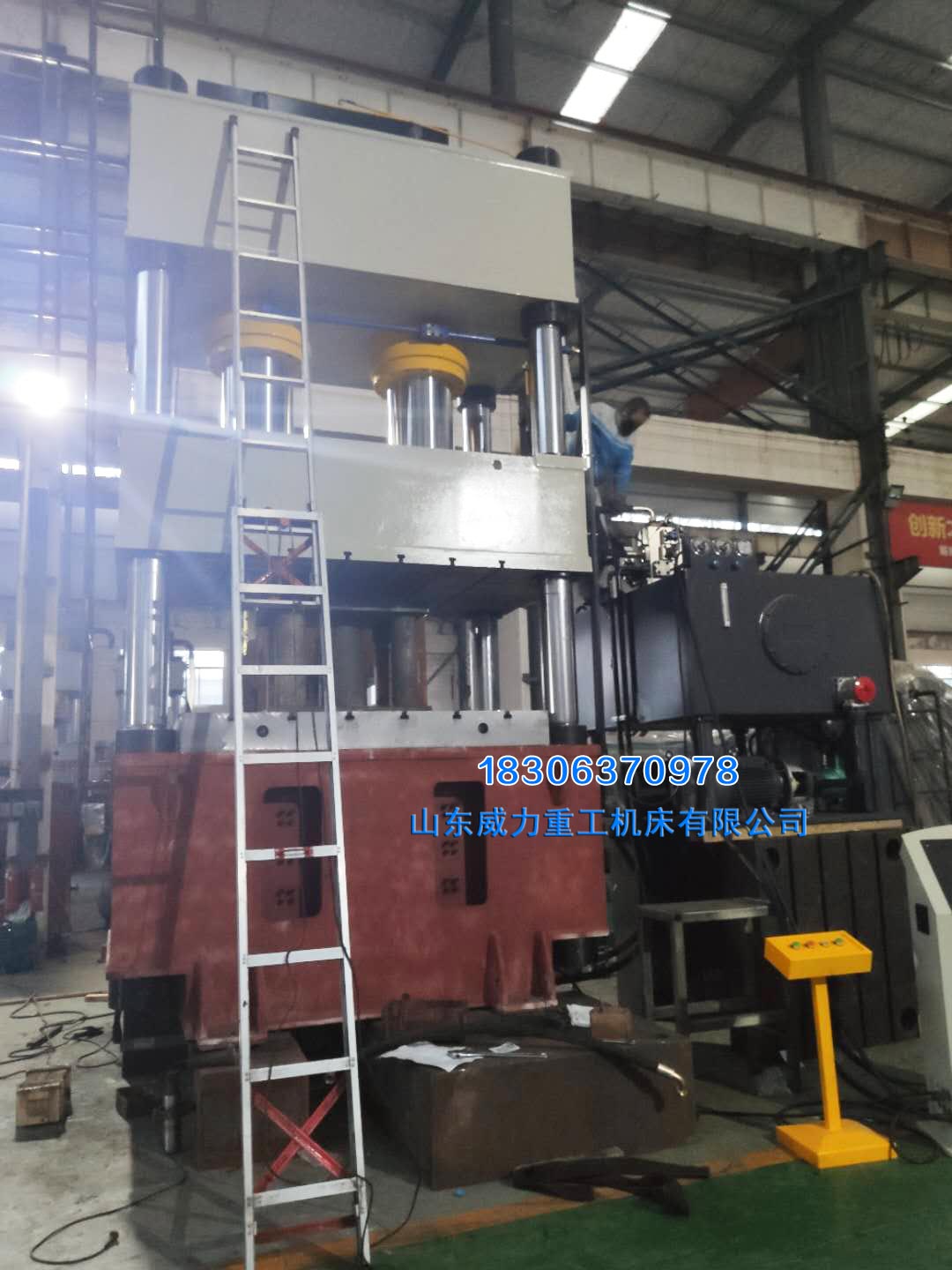

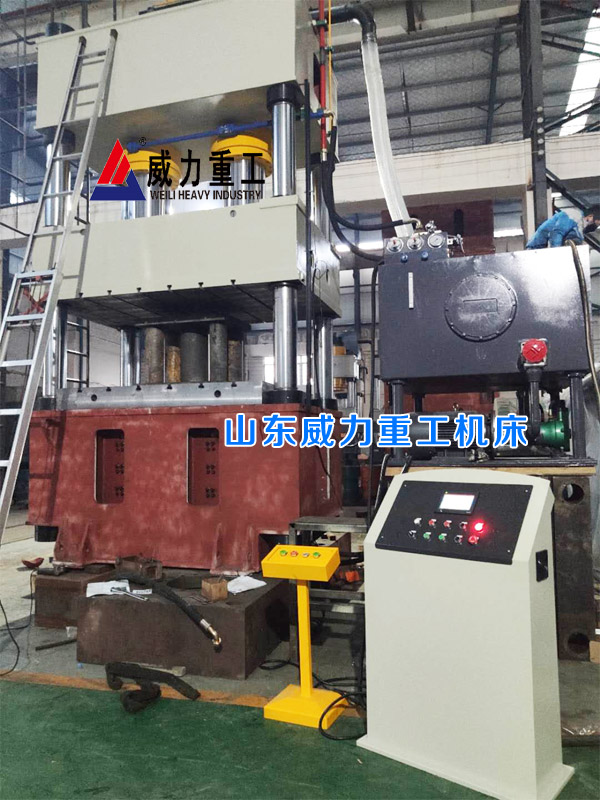

    山東威力重工安裝調試圖（未噴漆）【品質鑄就輝煌】


?安全保護
●設置急停按鈕，按下急停按鈕，壓機立即停止。
●導柱在上、下限位處均設有限位開關。

?工作環境
設備工作區域溫度：-20~60℃（±）
動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％
冷卻方式：水冷裝置   液壓系統使用介質：46號抗磨液壓油



?技術參數：【可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求。訂購熱線：18306370978】

序號	主要技術參數		單位	YW27-800T
1	公稱力		KN	8000
2	回程力		KN	800
3	液壓墊力		KN	2500
4	液體最大工作壓力		MPa	25
5	滑塊最大開口高度		mm	1500
6	滑塊最大行程		mm	900
7	液壓墊最大行程		mm	300
8	工作臺 尺寸	左右	mm	2000
		前后	mm	1600
9	液壓墊 尺寸	左右	mm	1420
		前后	mm	1120
10	工作臺 頂桿孔 布置	左右	mm	150×10列
		前后	mm	150×8 排
		孔中心距	mm	150×150
		孔徑	mm	Φ42
11	速度	快下	Mm/s	150-200
		工進	Mm/s	8-16
		回程	Mm/s	150-200
12	電機		Kw	30x2



?液壓墊工作原理：

在液壓機的初始工位，鈑金件被拉伸墊系統深拉，然后經由物料輸送系統傳送到壓機內的其他工位。拉伸墊系統是成型過程中真正的“核心”，對生產出的零件質量具有重大影響。拉伸過程的作用是將鈑金件坯成型為由上模和下模(2)確定的形狀，同時鈑金件厚度保持恒定。在精確控制的壓邊力的作用下，鈑金件被壓制成型，并且不會造成裂紋或皺褶。



?拉伸墊系統設計

①拉伸零部件

②下模

③夾緊螺栓

④拉伸液壓缸

⑤拉伸墊墊板

⑥液壓缸安裝支座


?帶液壓墊四柱拉伸液壓機生產過程順序

 ?預加速

　   拉伸墊預加速是為了減少模具和機器的沖擊力，拉伸墊系統在滑塊沖壓之前開始移動，因此滑塊與料坯夾具之間的相對速度遠低于拉伸墊系統未控制時的相對速度。由于滑塊與模具實現了軟接觸，在保證零件質量穩定的情況下，沖壓次數隨之增加，同時噪音水平下降，模具使用壽命增加。

 ?拉伸過程

　　在拉伸過程中，鈑金件被料坯夾具緊緊夾住。滑塊及相連的上模以最高每秒一米的速度移動，然后對拉伸墊系統施加高達2500噸的沖壓力，并將鈑金件壓制到下模中。伺服插裝閥控制著拉伸墊系統的拉伸力，然后確保液壓缸在所需時間返回到指定的起始位置。根據工件不同（例如車頂、車門或擋泥板），壓力控制器中會為特定模具設定不同的拉伸力。這些通過單獨的軸控制器控制，從而確保物料以最佳方式流動。為了防止設備中出現壓力沖擊，回油管中還安裝了一個緩沖蓄能器。

 ?拉伸墊系統向上運動

　　兩個液壓缸中都集成了精密的位置測量系統，用于測量拉伸墊系統的位置。這樣就可以在拉伸過程后將拉伸墊系統精確定位到指定位置，定位精度最高可達十分之一毫米。傳感器集成在液壓缸中，負責測量壓力，并將測得的信息傳遞給控制器。此壓機的最大沖壓速度為每秒1.4m，支持每分鐘沖壓30次。所有液壓控制產品和功能，如伺服插裝閥、位置測量系統和安全技術，都集成在液壓控制閥塊中。由于設備非常緊湊，因此可以高效地利用生產區域。配管也可以鋪設得盡可能短，從而降低壓力損失和成本。



?另外：上置液壓墊液壓機拉伸工藝流程為：初始位置→拉伸滑塊與壓邊滑塊一起快降→壓邊滑塊單獨快降→壓邊滑塊加壓→拉伸滑塊下行拉伸工件→保壓延時及卸壓→拉伸滑塊壓邊滑塊回程→頂起旋轉裝置頂起工件→（工件移走后）頂起旋轉裝置退回。頂起旋轉裝置頂出起始時間可由滑塊的回程中設定的位置激發，以提高工作頻次。



　

?800噸液壓機安裝和調試步驟：

　（一）液壓機安裝：

　　1、首先將800噸液壓機安裝在平整的混凝土基礎上，或樓層面加強的平整鋼板上，以保證機器的平穩運行。

　　2、液壓機安裝起吊時應注意重心位置，切勿將儀表、管路，線路外觀油漆碰傷，做到安全可靠。

　　3、液壓機安裝時應校平工作臺平面對基礎平面的平行度小于0.15/1000mm.



　（二）液壓機調試：

　　1、安裝完畢后，調試時首先應該擦去防銹油脂，并進行徹底清污除塵。

　　2、向油箱內注入經過濾后的干凈液壓油，注油量應該大于顯示油量的油標尺的2/3以上。

　　3、接通外線電源，接好后啟動電機，觀察電動機的轉向應與油泵規定的運轉方向一致。

　　4、將試壓墊筒清理干凈，放置在油壓機旁邊。

　　5、油壓機手動試車調試。

      山東威力重工液壓機產品特點：

一、主機

1、主機為三梁四柱結構，包括上梁、滑塊、立柱等，上梁、滑塊、工作臺三大件均采用45號整體鑄鋼件，經計算機優化，設備強度高，抗變形能力強。

2、工件經過回火或振動實效降低內應力，保證了主機精度長期不變。

3、三梁經數顯鏜床、龍門銑等設備加工而成。

4、立柱采用45號鋼粗車，精車精磨，鍍硬鉻工藝，表面粗糙度達到Ra0.2-0.4以上，比同行業提高了1-2個等級，極大地提高了導向精度。

5、主機每個立柱上采用四螺母結構，上梁與工作臺均提高了預緊性能，保持精度穩定性，提高了壓機壽命。

6、在主機右側行程開關處安有標尺，便于確定各個發訊位置。

二、油缸

1、  油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等。

2、作為重要件的主油缸缸體用整體鍛件，并且進行探傷實驗，保證每個缸體零缺陷。

3、缸體內部采用粗車、精車、滾壓等工藝，保證缸體內壁光潔度，為Ra0.2-0.4，比同行為提高二個等級，保證了密封效果，延長了密封壽命。

4、主缸缸口密封采用進口材料，特殊結構密封，密封效果遠遠好于目前市場上采用的YA圈和YX圈。

三、液壓系統

1、液壓系統采用二通插裝閥，結構緊湊，減少泄漏點，響應時間快。

2、主泵采用恒功率高壓柱塞泵，浸油立式安裝，減少了噪音，吸油效果好，提高了泵的壽命。

3、主缸上面設有大容積的充液箱，保證快速充液，減少上壓時間，增大散熱面積，降低油溫。

四、電氣系統

1、電氣箱箱體由專門的專業廠家制造，經噴涂完成，完全符合國家標準。

2、電氣元件（沒有特殊要求）均為國內優選件，質量可靠。

3、電氣箱整體內部布線整齊，安裝合理，所有均有標識和號碼，清晰可辨，排列整齊。完全符合國家標準。

4、主控制箱與油箱一體，結構緊湊。并有可移動式操縱臺。工作時必須雙手按鈕。提高了操作安全性。



山東威力重工優勢：技術開發實力雄厚，尤其是主機、液壓、電控技術人員齊全；對于鍛造液壓機的使用、設計、制造、維護理解透徹；液壓系統、液壓缸、電控系統均自制，售后服務快速及時，備件齊全；防火措施嚴密，鍛造效率高，可實現真正的快速鍛造。山東威力重工擁有大型落地鏜銑床、重型車床、銑床刨床等關鍵設備，工藝裝備進步，可設計生產10000噸以下各類四柱液壓機、框架單動薄板拉伸液壓機、單柱壓裝校直機，本公司重視產品設計及生產質量的同時，更重視產品的售后服務；出廠的每臺產品均“三包”一年，終身維修。并以“誠”“信”“快”“優”為宗旨，以優惠的價格，優質的服務為用戶提供優質的產品。

山東威力重工有限公司是專業從事液壓機生產和機械設備生產的專業廠家，座落在享有《九省通衢.魯南明珠》的小機床之都-滕州市經濟開發區內，憑借專業的技術力量，結合國內外進步科技，主要生產：四柱三梁液壓機、四柱二梁液壓機.龍門液壓機、單臂單柱液壓機、液壓冷壓機.茶餅茶磚液壓機.粉末成型液壓機.牛羊舔磚液壓機.工藝品壓制機.軸承壓裝機.集成吊頂一次成型機.三維扣板機.沖床壓力機.鋼木門冷壓機等本公司是及產品研發.設計制造.生產銷售.售后服務于一體一條龍式的專業化企業。

Ⅰ、保證產品質量優良

1、確保質量管理體系在企業內有效貫徹運行規范并落實各項工作要求和行為，使產品質量達到各項技術標準和用戶的要求。

2、在產品的制造全部過程中，嚴格把好質量關，認真按合同、技術文件和有關標準規范進行檢驗，不合格產品不出公司，并接受用戶或委托的第三方面進行監督檢查。

3、對所提供的產品質量全面負責。

Π、保證制作進度，及時供貨

1、嚴格按訂貨合同規定的時間交貨，認真履行合同規范內的各項要求和條款，除非人力不可抗拒的原因外不得推遲交貨期。

2、在制作過程中，如需方由于設計和現場施工原因需要暫緩或變更等情況，我公司將認真及時配合做好調整。

3、產品制作完成后，認真做好檢驗，根據產品的不同情況做好包裝、防震、防濕等工作、做好現場驗收和交接工作。按用戶要求負責運送到交貨現場，并及時通知需方。

Ⅲ、保證提供優質的售后服務

1、凡由我公司在制造生產過程中引起的質量問題,在保質期內均可由我公司負責解決。

2、質量保證期內接到用戶反應的質量問題，不論是否我公司造成的均積極協助解決，并保證24小時內提出處理意見，如需現場處理及時派出服務人員解決問題，以用戶滿意為立刻標準、確保益，提高企業的信譽。

3、為產品建立生產檢測和技術各項檔案，保證每批、件產品具有可追溯性，以備查詢。定期走訪用戶，特別重視用戶的反饋意見和評價，不斷提高和完善服務措施。

質量承諾

山東威力重工全面做到：售前、售中、售后熱情服務。

主動：安裝、調試、培訓、等。及時：接到電話后，以很快捷的方式做出解決方案，保證用戶滿意。

物流配送

部分800噸液壓機帶液壓墊拉伸機型現貨供應，當天訂貨，當天發貨，購買便捷。

為了滿足客戶對產品時間上的要求，山東威力重工采取多種配送方式 ： 1. 送貨上門；2. 客戶自提；3. 快遞上門；4. 加急貨件的發送可根據您的要求進行特快安排。
