下頂式800噸四柱液壓機（特殊機型定制）

產品分類： 800噸液壓機

產品簡介：山東威力重工是一家專業液壓機定制生產廠家，定制各種復雜機型，本文介紹的是客戶定制的800噸下頂缸液壓機，屬于特殊機型的一種。

訂購熱線：18306370978

山東威力重工是一家專業液壓機定制生產廠家，定制各種復雜機型，本文介紹的是客戶定制的800噸下頂缸液壓機，屬于特殊機型的一種，用于特殊工件的加工生產。山東威力重工設計生產這種下頂式四柱液壓機設備經驗豐富，可以根據客戶需求按需定制。山東威力重工生產液壓機型號齊全，有三梁四柱液壓機、二梁四柱液壓機、四柱四梁液壓機、龍門式液壓機、框架式液壓機、拉伸液壓機，也可以根據用戶需求定制液壓機自動化上下料專機。



                                                               800噸四柱液壓機廠家


                                                 下頂式800噸四柱液壓機定制



下頂式800噸四柱液壓機性能特點：

1、三梁四柱液壓機的動力控制系統和電控系統是獨立的，采用按鈕集中控制；電氣控制系統使用的是國外PLC可編程控制器，并且可選配；可通過轉換開關實現調整、手動及半自動三種操作方式；頂出行程和滑塊也都通過轉換開關進行操控；



2、可以根據客戶的具體需求以及生產工藝對設備的壓力、速度記憶滑塊行程等進行量身定做調整，也可完美完成頂出工藝、不帶頂出工藝、拉伸工藝三種方式，每種工藝還可以分為定壓和定程兩種選擇；



3、下頂式800噸四柱液壓機機身為簡單經濟的四柱式結構，有限元件結構分析和優化設計，可以保證在大臺面的情況下均勻受力，滑塊導向?yàn)榱⒅鶊A柱面導向，開導套便于維護；



4、液壓控制系統為二通插閥集成系統，主油泵使用YCY14-1B恒功率軸向柱塞泵，用CB-B齒輪泵作為冷卻過濾設備；滑塊主油缸用的是活塞式油缸，原裝進口的U型密封圈對油缸進行密封。



下頂式800噸四柱液壓機設備結構說明：



1、機身


液壓機_下頂式800噸四柱液壓機機身由上橫梁，活動橫梁及下橫梁用四根立柱連接起來，通過螺母固緊而組成一個封閉的鋼性框架承受液壓機工作時的作用力，動梁和主缸活塞桿法蘭連接，以立柱為導向上下移動。上橫梁，活動橫梁、下橫梁及液壓墊為整體焊接件。

動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。



2、行程限位裝置


行程限位裝置由導向板和行程開關組成。分別分為上限位開關，下限電開關，快轉慢開關，共3個為一組。調節不同的開關位置，即可改變活動橫梁在上、下端的停止位置。調好后，應將鎖緊螺母鎖緊。在液壓機_下頂式800噸四柱液壓機定壓成型中，下開關只能做下端極限位置的控制（起保護作用），不能作壓制行程的控制；在液壓機_下頂式800噸四柱液壓機定程成型中，行程開關起到超壓保護作用。下缸有下缸上限位開關，下缸下限位開關組成。保證下缸到達設定位置停止。



3、油缸


液壓機_下頂式800噸四柱液壓機油缸缸體，鍛打內孔磨加工成型。活塞桿材質45#鍛件。



4、液壓系統


液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝閥、冷卻、過濾等組成。通過電氣系統控制電磁換向閥實現液壓機_下頂式800噸四柱液壓機的各種動作。

（1）油箱

油箱為鋼板焊接件。表面及內部經過嚴格除渣，酸洗處理。油箱起邊高出蓋板，防治油液露出。

(2)插裝閥

采用BCV系列插裝閥總成，結構簡單緊湊，響應快內泄小，流量大，抗污染，維護方便使用壽命長。

(3)壓力表

本機使用抗震油壓表，顯示精度高，不易損壞。電接點壓力表時刻檢測主缸上腔壓力，到達設定壓力停止壓制，實現定壓返程。

(4)壓力安全

插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油。使系統始終保持在設定壓力以內，達到超壓保護。



5、油缸液壓站部分;


（1）液壓控制系統地面放置于液壓機_下頂式800噸四柱液壓機機身右側

（2）液壓站油泵入口裝吸油過濾器、油箱注油口裝空氣濾清器。

（3）液壓控制系統液壓元件集中布置。

（4）油路管路采用專用液壓軟膠管隔震。

（5）動力裝置（油泵電機組）提供液壓機_下頂式800噸四柱液壓機工作的主壓力和工作速度。

（6）方向閥及壓力閥等:著名品牌。

（7）主油缸及推進缸采用活塞式油缸。



6. 液壓電氣系統部分



（1）液壓機_下頂式800噸四柱液壓機有獨立的控制柜，電器柜上裝觸摸屏，用來對各種參數的設定。

（2）液壓機_下頂式800噸四柱液壓機設有集中操作控制臺，控制臺面板上布有工作狀態指示燈、顯示儀表和必要的操作按鈕及選擇開關。

設急停、半自動、手動、雙手按鈕五個按鈕以方便操作。其中半自動、手動采用鑰匙控制選擇方式。

（3）液壓機_下頂式800噸四柱液壓機電氣控制采用PLC控制系統。

（4）電氣系統穩定工作條件：電源：220V/380V±10%；環境溫度：-5℃ —45℃，相對濕度：50—90%，控制電源220V。

（5）電氣元件：PLC或同等檔次及以上品牌；其他電器件著名品牌

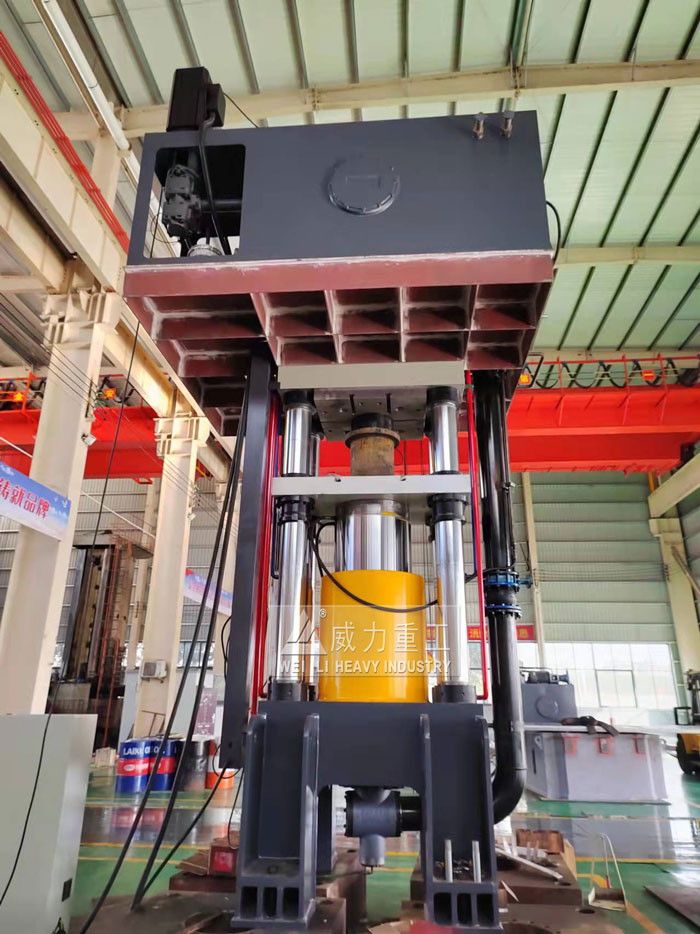

                                                      800噸四柱液壓機下頂缸結構

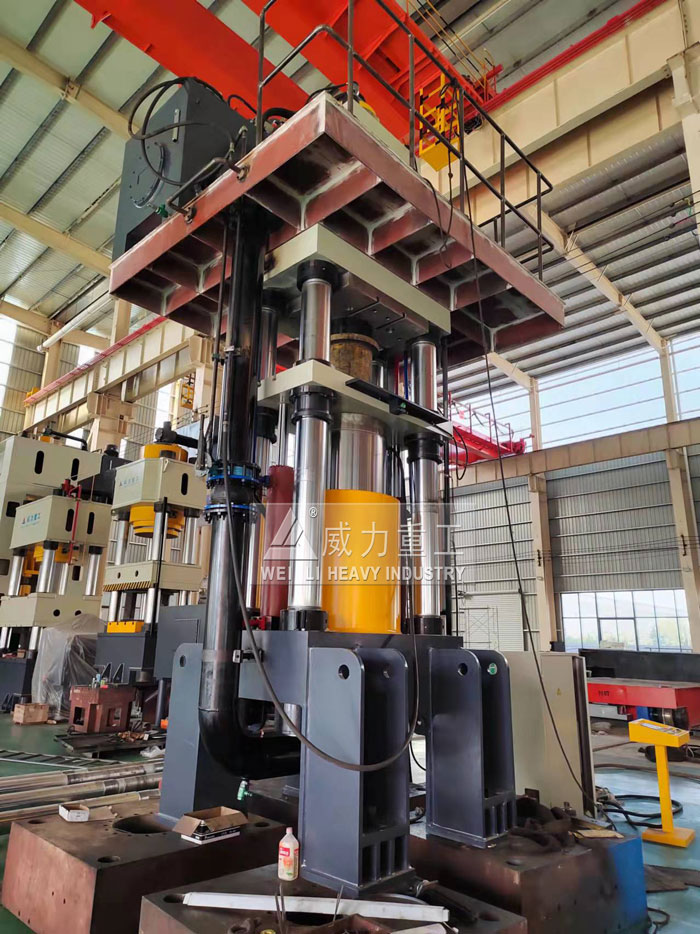

                                              四柱液壓機生產廠家山東威力重工



四柱液壓機客戶選購須知：

1、用戶要弄清楚設備加工的工件是什么，對液壓機是不是有特殊要求?同時留有一定余量，是擴大企業規模后需求；



2、在購買四柱液壓機時，設備公稱壓力必須大于實際工作原理，對工作行程較大的工序，不僅要滿足壓力要求，還要滿足其工作負荷曲線；



3、詢問技術人員下頂式800噸四柱液壓機的成型次數是否能夠達到要求，這影響到設備的工作效率；



4、對設的工作臺面和行程要了解，不同功能的設備，采用的模具不同，還要考慮更換模具的空間。



四柱液壓機適用領域：

1、用于金屬薄板件的沖壓拉深成形工藝，用在汽車、家電行業中金屬覆蓋件的成形加工；也用于金屬機械零件的成型，主要包括模壓成型、金屬型材的擠壓、冷熱模鍛、自由鍛造等加工工藝；



2、用于粉末制品行業， 如磁性材料、粉末冶金等；例如非金屬材料的壓制成型，如SMC成型、汽車內飾件的熱壓、橡膠制品等；



3、四柱液壓機用于木制品的熱壓成型， 比如植物纖維板材、型材的熱壓加工；以及用于其他壓裝、校正、塑封、壓印等工藝，汽車管材，板材的內高壓成型。
