錨桿托盤專用液壓機

產品分類： 滕州液壓機廠家專機

產品簡介：可能會想要選購一臺質優價廉的煤礦錨桿托盤專用液壓機，這時候您可以完全放心，我們的采購客服會及時和您溝通，

訂購熱線：18306370978

錨桿托盤液壓機加工視頻

      錨桿托盤是在礦山設備中，常會用到的，它具有很強的穩定性及安全性， 錨桿托盤支護是利用深入圍巖內部的錨桿桿體對圍巖進行加固，提高被錨固圍巖自身的穩定性來達到支護的目的。根據圍巖性質和結構不同，錨桿托盤可起到懸吊、組合梁、擠壓加固拱等作用。錨桿支護的主要優點是工藝較簡單、安裝速度快、效率高、便于機械化作業、勞動強度低，可節約支護材料，降低支護成本。

      根據模具的不同，主要有平板形托盤、鑄鐵托盤、蝶形托盤以及M形托盤等。錨桿托盤是縫管錨桿的一個部件之一,其材料采用Q235的鋼板沖壓而成,具有強度大的特點,是礦用錨桿的配套產品。目前，礦用錨桿托盤形狀有圓形、有方形、有菱形還有錨索托盤，而每種類型下又有多種規格，制作一個好的錨桿托盤需求的步驟：焊環、軋頭制作桿體，繞環切開制作擋環，剪板、沖型、沖孔制作托盤。因而在出產制作進程中離不開——三梁四柱式液壓機。鑒于此狀，山東威力重工機床有限公司推薦壓制錨桿托盤液壓機噸位有：400噸四柱液壓機、500噸四柱液壓機、630噸四柱液壓機、1000噸四柱液壓機。

擴展閱讀：煤礦企業采購錨桿托盤專用液壓機

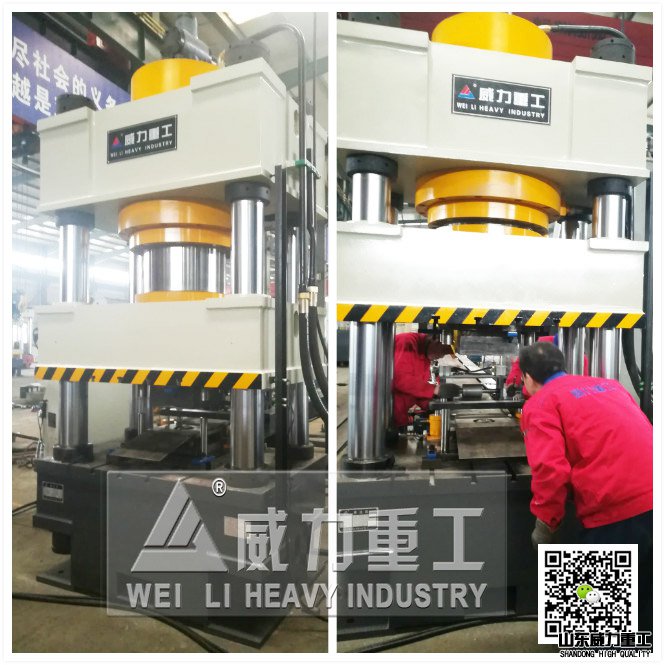

錨桿托盤專用630噸液壓機車間試機


 630噸錨桿托盤轉用液壓機技術參數：

型號：YW32-630T

系統壓力：31.5Mpa
工作臺有效面積:1000x1000mm
工作壓力：25Mpa
液壓缸最大行程：500mm
開口高度：750mm

錨桿托盤液壓機結構特點：



1、本系列機器為標準三梁四柱式機型，配備主缸、頂缸。



2、具備獨立的電控和液壓系統，采用按鈕集中控制，能實現點動和半自動操作。



3、工作壓力、工作行程可在一定范圍內根據需要進行調整。



4、主機三梁采用鑄件，其余采用焊接件，均經回火處理。



5、油缸體及活塞桿均為高強度鍛件，確保性能。缸體內壁經滾壓處理，活塞桿及立柱調質、淬火、鍍鉻。



6、液壓系統采用二通插裝閥，動作可靠，簡單緊湊，泄漏少。



7、液壓系統配備多級過濾裝置，確保系統無故障運行。



8、液壓管道均以高壓軟管，充分消除震動和沖擊，降低泄漏的可能。



9、電控系統定程、定壓功能齊全，頂出、拉伸及不帶頂缸三種底部成型工藝可供選擇。



10、電控系統的關鍵電器元件均為歐姆龍、西門子、施耐德，確保長期可靠使用。



11、雙手啟動、緊急停止、緊急回程、短路漏電保護、自動程序互鎖的安全保護電路。



可選附件或功能：


◆ 移動工作臺

◆ 沖裁緩沖裝置

◆ 光電保護裝置

◆ 換模用浮動導軌和滾動托架

◆ 模具快速夾緊機構

◆ 行程、壓力、速度顯示、數控裝置

◆ 觸摸式工業顯示屏

◆ 液壓系統加熱、冷卻裝置

◆ 打料裝置

◆ 換模小車

◆ 滑塊安全栓

◆ 模具加熱及溫控裝置

◆ PLC可編程控制器

◆ 壓邊圈及驅動系統

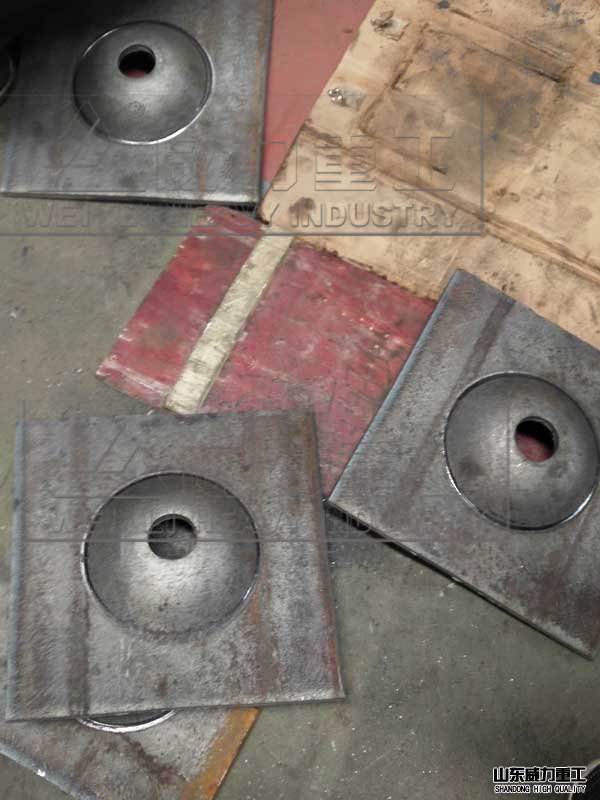

錨桿托盤采用材質為Q235的鋼板沖壓而成，具有強度大的特點，錨桿托盤是礦用錨桿的配套產品。錨桿托盤液壓機沖壓托盤主要規格有：120*120*8，120*120*10，150*150*10，150*150*8，140*140*10，140*140*8，120*120*6等常見型號。


山東威力重工生產的煤礦錨桿托盤專用液壓機的涉及的相關產品介紹：

★ 大量生產錨桿液壓機    礦用錨桿托盤成型液壓機    錨桿拉伸液壓機

★ 快速成型液壓機    礦用錨桿托盤壓裝三梁四柱液壓機   可定做

★ 四柱液壓機    礦用錨桿托盤成型液壓機    配合模具    一次成型

★ 全新礦用錨桿托盤成型液壓機    錨桿托盤四柱液壓壓力機

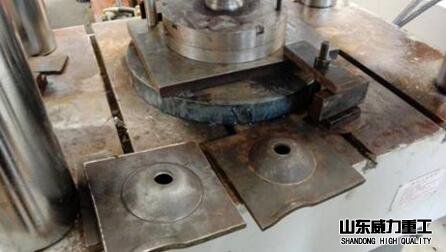

錨桿托盤專用液壓機成品

錨桿托盤液壓機優勢特點：

1、剛性好、精度高；結構緊湊、性價比高經濟適用。

2、液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。

3、新型油缸密封元件，可靠性強，壽命長。

4、設計拉伸、壓邊滑塊可連成一體，實現單動工藝動作。

5、導軌自動潤滑裝置。

6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

7、電氣系統采用PLC控制。

8、可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

9、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。

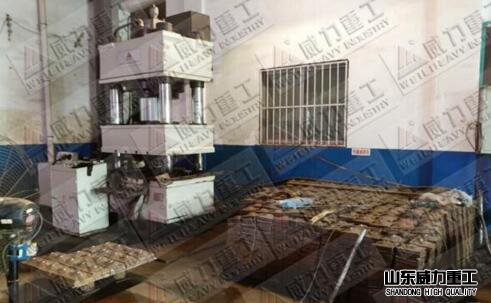

錨桿托盤專用400噸液壓機現場

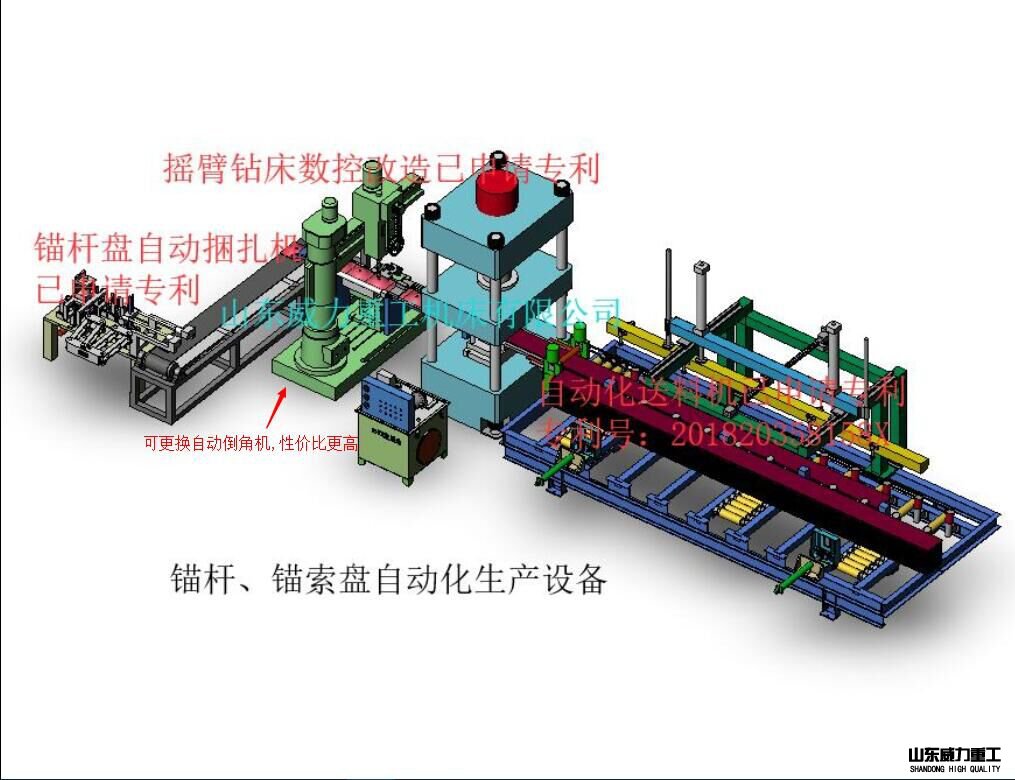

山東威力重工礦用錨桿托盤自動化生產線專業研發，經驗豐富，一套全自動化生產線，包括：模具、自動送料機、剪板機、搖臂鉆床、液壓機（或液壓沖床）等設備。山東威力重工此款錨桿托盤專用液壓機生產線申請了自動化生產設備專利，獲得了國家技術認證。曾合作過的煤礦企業有：:陜西榆林煤礦、古城煤礦、汶上煤礦、內蒙煤礦等。

用山東威力重工機床錨桿托盤沖壓成型液壓機加工工藝說明：

1、按礦井不同巷道支護需求，運用剪板機將鋼板剪切成所需標準的鋼板。

2、凸型的上鋼模固定在液壓機的活塞柱上，凹型的下鋼模固定在液壓機的底板上，上下模要求同心度差錯不能超過0.1MM，錨桿托盤凸形部位的傾角為30度，選用四柱液壓機進行限制成型。

3、依據不同直徑的錨桿桿體需求的標準進行鉆孔，鉆孔方位在錨桿托盤平面的中心方位進行，不得偏斜，鉆孔可選用鉆床和沖床兩種方法。

4、沖壓成型錨桿托盤經由自動送料帶傳送出去，整個進程操作簡略便利，一次剪切成型，提高了出產功率，減少了人力資源，為企業帶來更大的經濟效益，是目前錨桿托盤出產制作的得力設備。

   山東威力重工熱賣機型錨桿托盤拉伸油壓機供應多家煤礦企業，配合模具一次沖壓剪切成型，一分鐘可以出5-8塊，加工效率高。錨桿托盤是跟錨桿配套的產品，錨盤是礦井支護材料的一種，有很強的穩定性和支持性，用于配合錨桿（置于巖體中并與巖體緊密接觸的桿件）的支護，形狀根據所需模具壓制而成。錨桿托盤專用液壓機采用三梁四柱結構，其噸位可根據產品工藝要求配置。

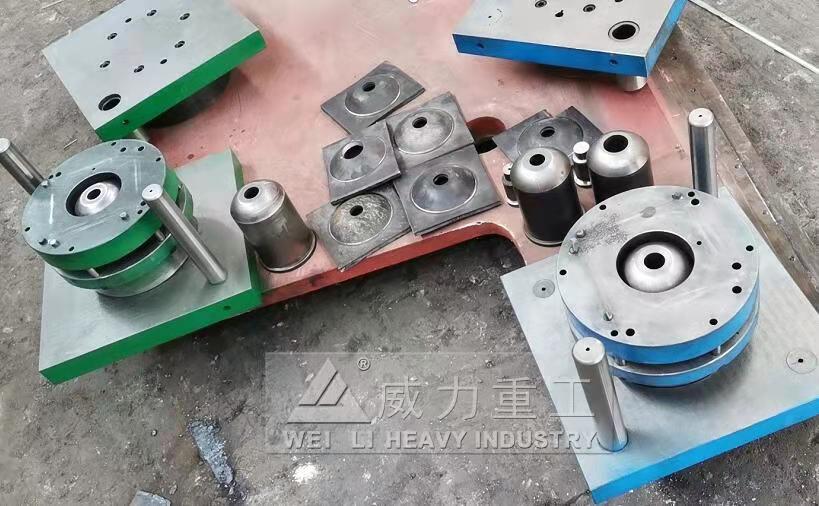

   錨桿托盤模具是本公司研發的成熟產品，能夠把剪切，沖孔，拉伸結合一次成型。錨桿托盤模具包括底座,底座上固定設置有銃頭支架,銃頭呈豎直狀態安裝在銃頭支架的中軸線位置上,下模通過帶有彈簧的螺栓設置在銃頭支架上,固定設置在上模支架上的上模位于下模的上方,上模支架通過四周帶有回位彈簧的螺栓支撐在底座上。
