升級改造機型錨桿托盤液壓機及生產線

責任編輯：[www.baizetrading.com]人氣：-發表時間：2022-06-07

山東威力重工生產的錨桿托盤生產線，全自動的加工模式，采用四柱液壓機，配合模具，自動送料裝置等完成自動化操作。錨桿托盤沖壓成型機，本液壓機用于錨桿托盤、鋼帶、錨索桿等壓制成型，沖壓沖孔一次成型，速度快產量多，升級改造機型錨桿托盤液壓機PLC編程控制，液晶觸摸顯示屏可設置壓力、行程、開口等，槽使用方便，操作簡單。

四柱液壓機壓制錨桿托盤成品

錨桿托盤液壓機沖壓一次成型，包括裁斷、沖孔、拉伸、壓型等，還可以配套自動上料和自動出料設備。本公司生產的錨桿托盤液壓機以及生產線，經過多次升級改造，提高了加工效率以及加工密度，大大提高了錨桿托盤成品率。本公司生產的錨桿托盤液壓機以及生產線擁有多項技術專利，應用在錨桿托盤生產線的專利有：沖剪一體錨桿托盤模具，交替送料裝置等。

錨桿托盤液壓機結構特點：

1、計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用。

2、油壓控制采用插裝閥集成系統，動作安全、可靠，使用壽命長，油壓沖擊小，連接管路與發蘭式連接減少了泄漏點。

3、獨立的電氣控制系統，工作可靠，動作直觀，維修方面。

4、500噸礦用錨桿托盤液壓機采用按鈕集中控制，具有調整、手動和半自動三種操作方式。

5、通過操作面板選擇，可實現定程、定壓二種成型工藝，并具有保壓延時等。

6、滑塊的工作壓力，空載快遞下行和慢速工作的行程范圍均可根據工藝需要進行調整。

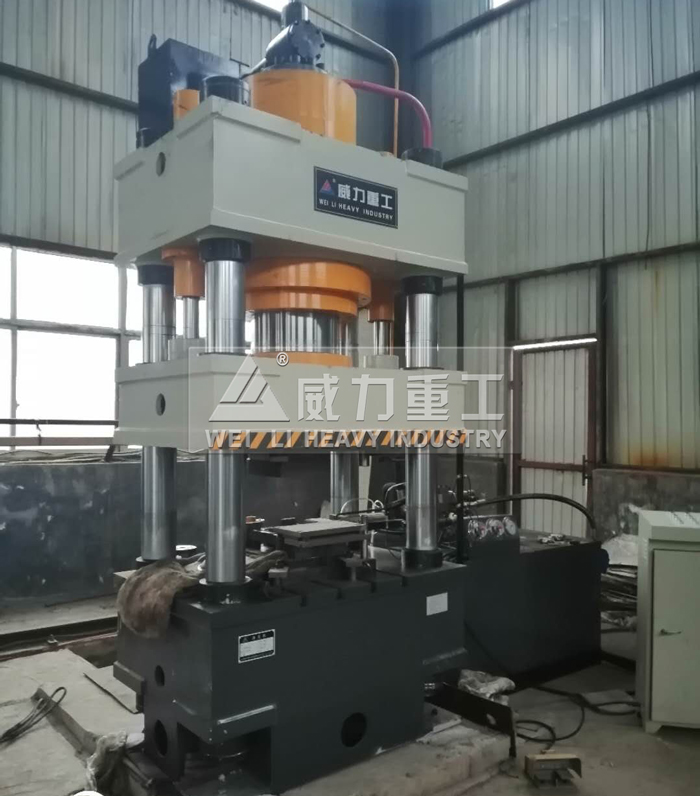

錨桿托盤液壓機

錨桿托盤模具：

錨托盤一次成型模具，屬于錨托盤加工技術領域。該錨托盤一次成型模具包括支撐組件、成型組件和切料組件，支撐組件包括第一支撐板、升降件和第二支撐板，升降件安裝于第一支撐板的上部，第二支撐板安裝于升降件的輸出端，成型組件包括凹模、凸模、第一定位銷和第二定位銷，凹模鄰近第一支撐板的側部開設有第一缺口，凹模鄰近第二支撐板的側部開設有第二缺口，切料組件包括殼體、驅動件、切刀和壓料件，殼體臨近凹模的側部開設有第三缺口。本實用新型通過第一缺口和第一定位銷的配合，方便凹模的拆下，通過第二缺口和第二定位銷的配合，方便凸模的拆下，通過第三缺口方便切刀的拆下。

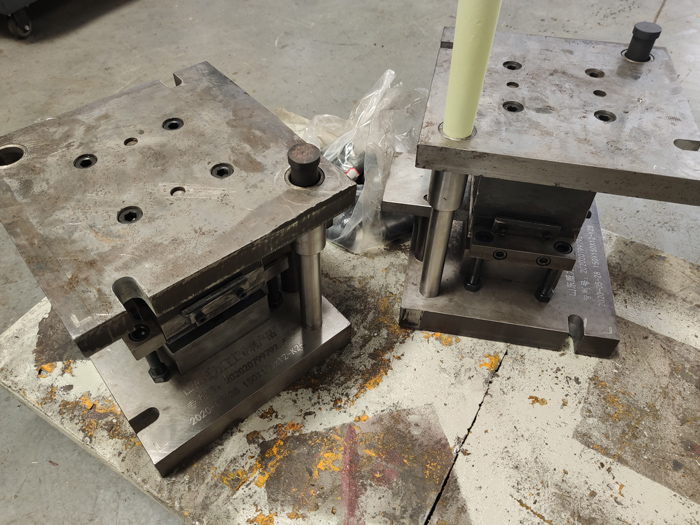

錨桿托盤模具展示

四柱液壓機交替送料裝置：

四柱液壓機交替進料裝置，包括設備主體，所述設備主體內部固定連接有左側驅動電機，且左側驅動電機頂部固定連接有連接導線，所述左側驅動電機右側設置有微型處理器，且微型處理器右側設置有右側驅動電機，所述代加工物料頂部設置有運料板，其運料板底部固定連接有運料滾輪，且運料滾輪底部設置有滾輪槽，所述微型處理器接收端采用電性連接方式與紅外線感應模塊相連接，且微型處理器輸出端采用電性連接方式與伸縮電機控制模塊相連接。該四柱液壓機交替進料裝置左右各設置有運輸傳送裝置，這樣可以進行交替送料，且該裝置時通過電機驅動的傳輸帶運送，這樣節省了人力，且在輸送時可以避免工作人員收到傷害。
